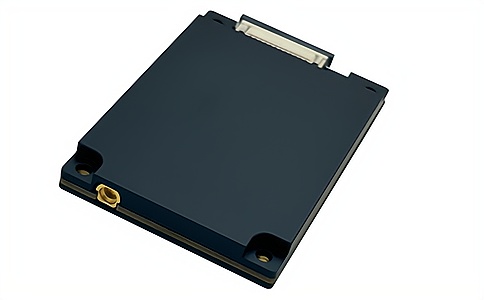

UR3123基于IMPINJ（英頻杰）最新E系列引擎平臺設計
領先支持IMPINJ Gen2X增強性能
是全面支持測溫/LED等各類傳感電子標簽的高性能超高頻讀寫器模塊
聚焦RFID打印機、手持終端應用場景，適配性極強
小尺寸設計，完美適配嵌入式應用及手持終端、工業打印機集成
支持外接高增益天線，讀取距離超12米，提升電子標簽識別范圍
可快速處理海量電子標簽，提供穩定可靠的射頻識別核心
是手持終端、工業打印機等智能設備的理想電子標簽讀寫核心
廣泛應用于手持終端開發、工業打印機集成、嵌入式系統開發等多種無線射頻識別（RFID）系統
基于Impinj（英頻杰）E310芯片深度開發（另有E710版本）
充分支持Gen2X功能，極致發揮IMPINJ（英頻杰）芯片潛能
充分支持符合ISO18000-6C EPC CLASS1 G2標準的電子標簽
工作頻率840～960MHz（可按不同國家或地區要求調整）
以廣譜跳頻(FHSS)或定頻發射方式工作，支持RSSI功能
輸出功率達至33dBm，保障天線遠距離識別電子標簽能力
讀取距離＞12m（外接8dBiL天線，標簽E41）
峰值電子標簽詢查速度>350張/秒，適配手持終端、工業打印機高效作業需求
標簽緩存容量：1000張電子標簽 @ 96bit EPC，750張@最長128bitsEPC
支持應答模式和自動實時詢查模式，適配電子標簽快速識別場景
支持EPC和TID兩種防沖突模式，避免多電子標簽識別干擾
可針對不同場景選擇11種不同鏈路模式，適應手持終端、工業打印機各類環境要求
三種智能盤存模式，精準適配從高密度快速讀取到遠距離弱信號捕捉的各類復雜場景
配備1路 MMCX-J型天線接口，方便外接天線拓展，提升電子標簽識別性能
低功耗設計，單+4.5V~+5.5V供電，適配手持終端續航需求
4路GPIO接口（2輸入2輸出），便于與工業打印機、手持終端聯動
支持RS232串行通訊接口（3.3V TTL電平），保障數據穩定傳輸
穩定性高，外置散熱片空氣冷卻散熱，保障手持終端、工業打印機長期穩定運行
型號：UR3123
尺寸：57.5mmx37mmx6mm，適配手持終端、工業打印機緊湊安裝
重量：100g，輕量化設計，不增加手持終端、工業打印機負擔
電源電壓：DC5V，極限6V，適配手持終端、工業打印機供電標準
工作電流：1.5A，最大1.65A
工作濕度：< 95% @ 25 °C 無凝露
工作溫度：-20 °C - + 55 °C，適配工業打印機、手持終端復雜工作環境
存儲溫度：-20 °C - + 85 °C
1. 底面焊盤序號1：GND（地）
2. 底面焊盤序號1：GND（地）
3. 底面焊盤序號2：VCC（電源）
4. 底面焊盤序號2：VCC（電源）
5. 底面焊盤序號4：GPO1（通用輸出口1，3.3VTTL電平）
6. GPO2（通用輸出口2，3.3VTTL電平）
7. GPI1（通用輸入口1，3.3VTTL電平）
8. BUZZER（蜂鳴器輸出，高電平有效，已驅動，可輸出電流）
9. 底面焊盤序號5：RXD（串行通訊數據輸入端）
10. 底面焊盤序號6：TXD（串行通訊數據輸出端）
11. Reserved（保留）
12. Reserved（保留）
13. 底面焊盤序號3：GPI2（通用輸入口2，3.3VTTL電平）
14. EN（使能端，高電平有效，可選擇內部10k電阻上拉至VCC）
15. RS485_CTRL（RS485方向控制）
指令集：提供C語言指令集，方便手持終端、工業打印機相關開發調試
Demo：提供C#、delphi、JAVA等語言演示軟件及源代碼，降低開發門檻
Dll庫：提供C#、VB、JAVA等語言庫及庫說明，適配手持終端、工業打印機開發需求
接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作頻率：840-960MHz，保障電子標簽穩定識別
輸出功率：5-35dbm，可靈活調整天線識別電子標簽距離
輸出功率精度：+/- 1dB
接收靈敏度：< -75 dBm，提升弱信號電子標簽識別能力
天線連接保護：支持天線自動微調諧和天線失效檢測，保障天線使用安全，穩定識別電子標簽
標簽信號檢測：支持信號RSSI值檢測，精準感知電子標簽信號強度，適配手持終端、工業打印機作業場景
