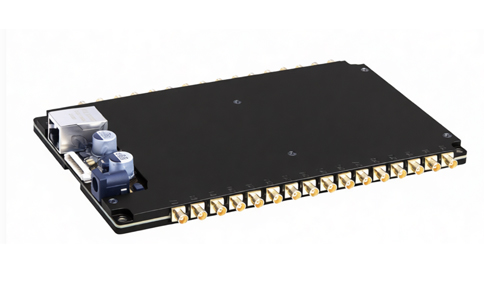

UR8298是智能柜32天線超高頻RFID電子標簽讀寫器模塊，基于IMPINJ（英頻杰）E710芯片深度開發，領先支持Gen2X增強性能，32路天線接口適配多天線應用，支持外接高增益天線，讀取距離超20米，為智能柜、資產定位監控提供穩定核心，高速識別電子標簽，助力企業實現精準定位與智能化管理升級。
基于Impinj（英頻杰）E710芯片深度開發（可選E310芯片）
充分支持Gen2X功能，極致發揮IMPINJ（英頻杰）E710芯片潛能
充分支持符合ISO18000-6C EPC CLASS1 G2標準的電子標簽
工作頻率840～960MHz（可按不同國家或地區要求調整）
以廣譜跳頻(FHSS)或定頻發射方式工作，支持RSSI功能
輸出功率達至35dBm（可調，每天線可單獨配置功率）
保障天線遠距離識別電子標簽，適配資產定位監控需求
讀取距離＞20m（外接8dBiL天線，標簽E41）
電子標簽詢查速度達至1000張/秒，高速處理海量電子標簽
支持EPC和TID兩種防沖突模式，避免多電子標簽識別干擾
電子標簽緩存區：1000張標簽 @ 96bit EPC
可針對不同場景選擇11種不同鏈路模式，適應各類環境要求
三種智能盤存模式，精準適配高密度、遠距離等復雜場景
支持應答模式和自動實時詢查模式，適配智能柜自動盤點、資產定位
32路SMA型天線接口，每路天線可單獨配置功率，適配多天線應用開發
雙路供電，支持2*6.4mmDC電源插座（9~24V）供電
同時支持15PIN線對板連接器（4.5~5.5V）供電，適配不同智能柜供電場景
支持串行通訊（3.3V TTL電平）和RJ45網絡通訊接口，保障數據傳輸穩定
穩定性高，外置散熱片空氣冷卻散熱，適配工業級智能柜、定位監控長期運行
智能柜32天線超高頻RFID電子標簽讀寫器模塊UR8298用于高值耗材柜管理案例
型號：UR8298
尺寸：167mm x 115mm x 17.7mm，適配嵌入式智能柜安裝
重量：284g，適配智能柜安裝承重需求
電源電壓：電源一：DC5V，極限6V；電源二：DC9V，極限26V
適配智能柜、資產定位監控設備供電需求
工作電流：0.1-3A
工作濕度：< 95% @ 25 °C 無凝露
工作溫度：-20 °C - + 55 °C，工業級環境適配
存儲溫度：-20 °C - + 85 °C
1. GND（地）
2. GND（地）
3. VCC（電源）
4. VCC（電源）
5. GPO1（通用輸出口，3.3V TTL電平）
6. GPO2（通用輸出口，3.3V TTL電平）
7. GPI1（通用輸入口，3.3V TTL電平）
8. BUZZER（高電平有效蜂鳴器輸出，已驅動，可輸出電流>50mA）
9. RXD（串行通訊數據輸入端）
10. TXD（串行通訊數據輸出端）
11. USB-DM（僅供測試）
12. USB-DP（僅供測試）
13. GPI2（通用輸入口，3.3V TTL電平）
14. EN（使能端，高電平有效，內部通過10K電阻上拉至VCC）
15. RS485_CTRL（RS-485方向控制）
智能柜32天線超高頻RFID電子標簽讀寫器模塊UR8298用于f服裝門店管理方案
指令集：提供C語言指令集，助力智能柜、定位監控多天線應用開發調試
Demo：提供C#、安卓、JAVA等語言演示軟件及源代碼，降低開發門檻
Dll庫：提供C#、JAVA等語言庫及庫說明，適配多天線應用開發需求
固件升級：支持個性化的固件升級，適配不同智能柜、定位場景需求
接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作頻率：860~868MHz/902～928MHz（可按不同國家或地區要求調整）
保障電子標簽穩定識別，適配全球多地區智能柜、定位應用
輸出功率：5-35 dbm，可靈活調整天線識別電子標簽距離
輸出功率精度：+/- 1dB
接收靈敏度：< -87 dBm，大幅提升弱信號電子標簽識別能力，適配精準定位
天線連接保護：支持天線自動微調諧和天線失效檢測，保障天線使用安全
標簽信號檢測：支持信號RSSI值檢測，精準感知電子標簽信號強度，助力資產定位監控
